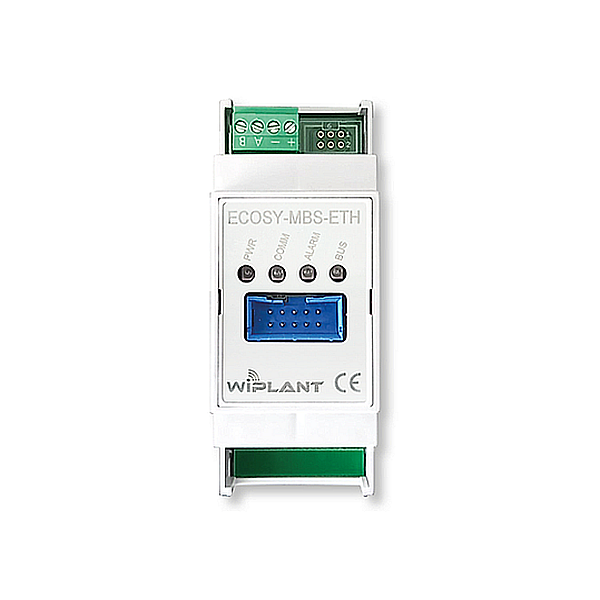

L’interfaccia ECOSY-MBS-ETH consente il collegamento del sistema e-CoSy a una rete Ethernet per la supervisione via protocollo ModBus TCP/IP. È progettata per permettere l’integrazione con i sistemi di supervisione in grado di comunicare attraverso il protocollo ModBus su rete IP.
Il modulo è realizzato per l’installazione in quadro elettrico, con fissaggio su guida DIN standard (occupazione: 2 moduli), e dispone di morsetti estraibili per semplificare il cablaggio delle alimentazioni e del collegamento seriale al sistema e-CoSy.
L’indirizzo IP di fabbrica è preimpostato su 192.168.127.254. Per modificarlo, è necessario accedere alla configurazione tramite browser e seguire le istruzioni riportate nel manuale tecnico completo.
L’interfaccia consente al sistema e-CoSy di operare come slave ModBus TCP/IP: il supervisore (master) può quindi leggere i valori di ingresso e uscita, lo stato dei componenti e scrivere i parametri configurabili del regolatore. Questo consente un elevato livello di monitoraggio in tempo reale e di integrazione con logiche centralizzate.
Il modulo è dotato di LED di stato che forniscono indicazioni visive immediate sullo stato dell’alimentazione, della rete Ethernet e della comunicazione ModBus.
La mappatura completa dei registri ModBus, con tutti gli indirizzi, i formati e le funzioni disponibili, sarà presto disponibile.
Per maggiori informazioni tecniche e per i dettagli di installazione, clicca sul seguente link per scaricare la scheda tecnica completa.
Clicca sul seguente link per scaricare il manuale!
