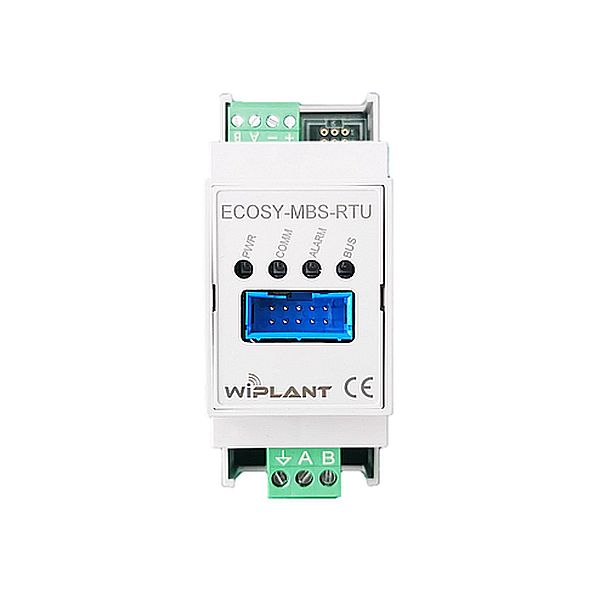

L’interfaccia ECOSY-MBS-RTU consente l’integrazione del sistema e-CoSy in un sistema di supervisione ModBus over RS-485, con protocollo ModBus RTU. È la soluzione ideale per l’interfacciamento con sistemi di supervisione di terze parti, che richiedono accesso ai parametri operativi del regolatore.
Il modulo è progettato per l’installazione in quadro elettrico, con fissaggio su guida DIN standard (occupazione: 2 moduli). Tutti i collegamenti elettrici vengono effettuati tramite morsetti estraibili, che semplificano le operazioni di cablaggio e manutenzione.
Il dispositivo è dotato di LED di stato che permettono di monitorare visivamente il corretto funzionamento dell’interfaccia e la presenza di comunicazione attiva sul bus.
Una volta installato, il sistema e-CoSy viene visto come un dispositivo slave ModBus RTU. Questo significa che il sistema di supervisione (master) può leggere e, dove previsto, scrivere i parametri di configurazione e i valori operativi del sistema. In questo modo è possibile effettuare il monitoraggio centralizzato dei dati, la gestione remota delle impostazioni, nonché l’integrazione con altre logiche di impianto già presenti.
Per garantire la compatibilità, è fondamentale che il sistema master supporti lo standard ModBus RTU su linea RS-485.
Si fornisce l’interfaccia preconfigurata e pronta all’uso. La mappatura dei registri ModBus (indirizzi, formati, funzioni disponibili) sarà presto disponibile.
Per ulteriori dettagli tecnici, modalità di configurazione e schema di collegamento, clicca qui per visualizzare la scheda tecnica completa.
