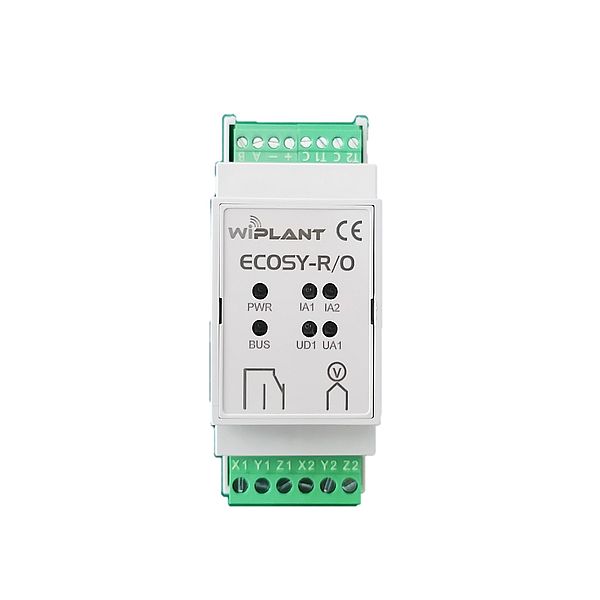

L’ECOSY-R/0 è un modulo di espansione ingressi/uscite progettato per il sistema di regolazione e-CoSy, ideale per applicazioni in cui è richiesto il controllo di circuiti miscelati. Il dispositivo è predisposto per il montaggio su guida DIN (occupazione: 2 moduli DIN) e si collega al sistema tramite bus proprietario.
Il modulo è dotato di due ingressi configurabili che, in base alla programmazione, possono funzionare come ingressi digitali per contatti puliti oppure come ingressi analogici per il collegamento di sonde di temperatura passive. Questa flessibilità consente di adattare il modulo a molteplici scenari impiantistici.
Le uscite disponibili sono una digitale a relè e una analogica 0–10 V. Questa combinazione rende il modulo particolarmente adatto al controllo di circuiti miscelati, in cui l’uscita digitale viene impiegata per la gestione del circolatore, mentre l’uscita analogica serve a pilotare la valvola miscelatrice. In questo modo, è possibile garantire una regolazione precisa della temperatura nei circuiti distribuiti.
Tutti i collegamenti elettrici sono realizzati mediante morsetti estraibili, che facilitano le operazioni di cablaggio e manutenzione. Il modulo è inoltre dotato di LED di stato, utili per diagnosticare rapidamente il corretto funzionamento e l’attività del dispositivo.
L’indirizzamento avviene tramite due selettori rotativi a 16 posizioni, che consentono di assegnare un indirizzo univoco da 80 a 91. È possibile collegare fino a 12 moduli ECOSY-R/0 per ciascun sistema e-CoSy, ampliando le possibilità di controllo in modo modulare ed efficiente.
